產品簡介：影像測量儀又名二次元測量儀，是一款以測量精密零件尺寸為目的一款測量設備
適用領域：模具、金屬加工件、注塑加工件、手機零件、PCB、電子電器、航天軍工、半導體等！
訂購熱線：13532682078影像測量儀

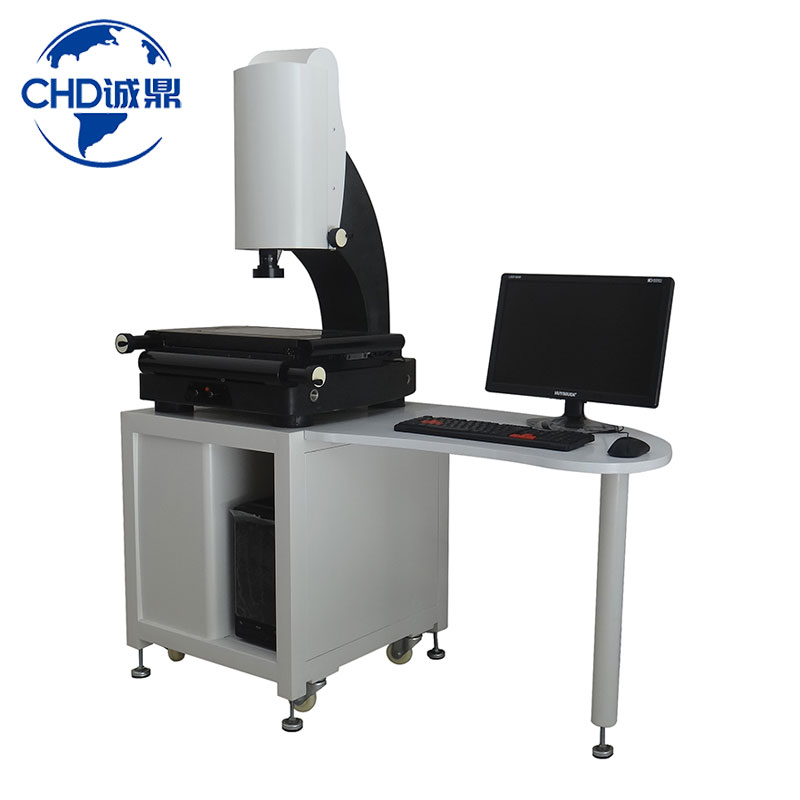

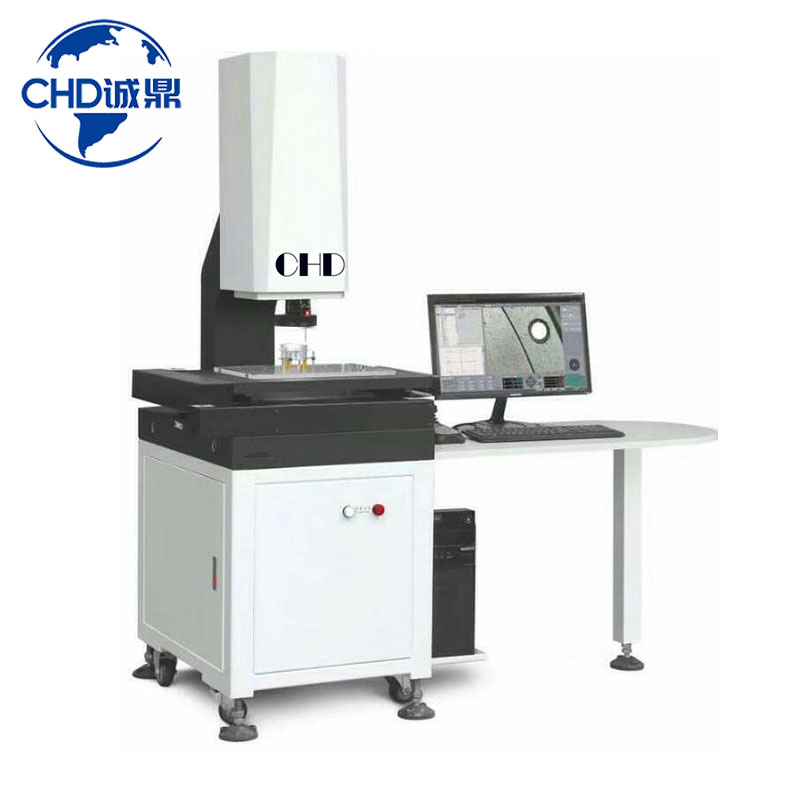

Image measuring instrument
影像測量儀簡介：影像測量儀又名二次元測量儀，是一款以測量精密零件尺寸為目的一款測量設備，設備按智能化程度分有：手動影像測量儀、全自動影像測量儀、一鍵式影像測量儀，按測量方式不同分有：探針一體式影像測量儀、激光一體式影像測量儀、2.5次元影像測量儀，按結構分有：龍門式影像測量儀、懸臂式影像測量儀！
用途：精密零件的幾何尺寸測量、平麵度測量、輪廓外形測量、階高、厚度、段差，弧度等測量！
適用領域：模具、金屬加工件、注塑加工件、手機零件、PCB、電子電器、航天軍工、半導體等！
設備特點：
（1）高精度全大花崗石結構，保證擁有極高的剛性與穩定性；
（2）精密級V型導軌，二層工作台設計，保證擁有極高的機械精度；
（3）精密摩擦傳動，靈敏可靠，並可快速移動；
（4）高品質光學係統和高分辨率CCD，確保擁有高品質的測量畫麵；
（5）LED環形表麵光源，避免工件發熱產生變形，表麵光可升降，實現大角度照明；
（6）精密光學尺，分辨率為0.001mm，重複精密度為0.001mm；
（7）專業測量軟件,功能強大操作簡便；
（8）可選配RENISHAW接觸式探頭實現精密三維尺寸量測。
規格參數：
儀 器 型 號 | CHD-2010M/N/A | CHD-3020M/N/A | CHD4030M/N/A | CHD-5040M/N/A | |||||
工 作 台 | 大理石台尺寸 | 356×266 | 506×376 | 606×476 | 706×476 | ||||
玻璃台尺寸 | 260×160 | 360×260 | 460×360 | 560×360 | |||||
運動行程 | 200(X)×100(Y) | 300(X)×200(Y) | 400(X)×300(Y) | 500(X)×400(Y) | |||||
調焦行程 | 150 | 150 | 200 | 200 | |||||
測量與瞄準係統 | 攝像機（CCD）彩色1/3″ SONY芯片組 41萬像素 | ||||||||
變焦物鏡倍率:0.7-4.5X 工作距離:90mm | |||||||||
視頻放大倍率:30-225X 顯示分辨率:0.0005mm | |||||||||
專用測量軟件 | |||||||||
示值誤差 | X.Y≤(3+L/200)um | Z≤(4+L/200)um(L為被測長度單位:mm) | |||||||
照明係統 | 表麵光源及透射光源均為LED，亮度可調。 | ||||||||
外形尺寸 (長×寬×高) | 650×485×930 | 820×580×1100 | 970×720×1100 | 970×820×1100 | |||||
儀器重量 | 150 | 225 | 375 | 400 | |||||
儀器電源 | 220V（AC） 50HZ | ||||||||
M－手動 N－電動 A－全自動 | |||||||||
說明：以上為懸臂式結構參數，龍門式結構測量行程常規尺寸：500*400/600*500/800*600/1000*800/1200*1000/1500*1200mm
